发布者: AMD

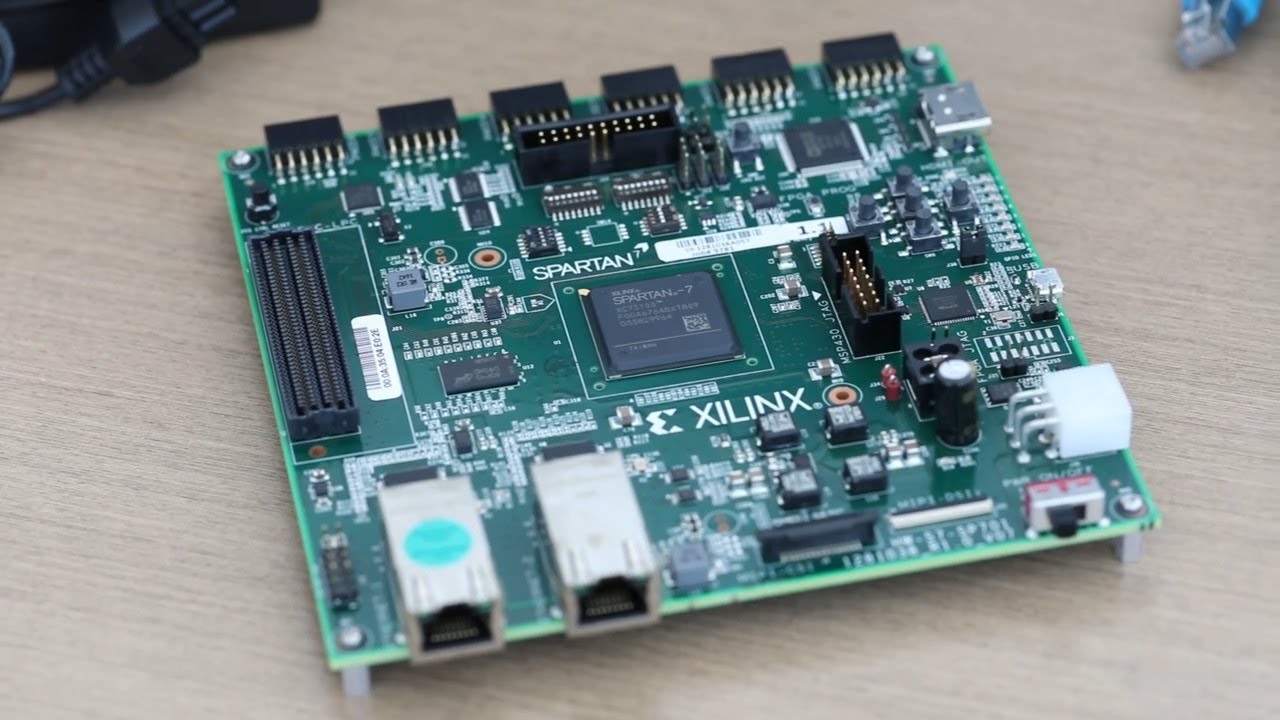

SP701 评估套件配备具有卓越性能功耗比的 AMD Spartan™ 7 FPGA，适用于需要传感器融合的设计，如工业网络、嵌入式视觉和汽车应用。SP701 通过 Pmod 和 FMC 连接器提供高 I/O 可用性和 I/O 扩展，使其成为面向 Spartan7 FPGA 用户的超大 IP 开发平台。所包含的 XC7S100 FPGA 是 Spartan 7 系列中密度最高的器件。XC7S100 拥有 10.2 万个逻辑单元和 400 个 I/O 管脚，将可扩展连接功能与高处理能力相结合，所有这些都通过统一封装提供，非常适合各种边缘应用。
传感器密集型应用的连接功能
采用超大 Spartan 7 器件提供出色的性能和灵活性
易于使用的软处理器选项，适用于嵌入式应用
免费 Vivado™ HL WebPACK™ Edition 支持
包含 Spartan 7 XC7S100 FPGA
系统逻辑单元 |
102,400 |
DSP Slice |
160 |
内存 |
1,100Kb DRAM、4,320Kb 块 RAM |
I/O 管脚数上限 |
400 |
| 其他特性 | 8 个时钟管理块 (1MMCM + 1 PLL) 1 个模数转换器 (XADC) 1 个配置 AES/HMC 块 |
包含 Spartan™ 7 XC7S100 FPGA
板卡类型 |
值 |
长度 |
6 英寸 (152.4mm) |
高度 |
6 英寸 (152.4mm) |
厚度 (+/-5%) |
0.088 英寸 (2.24mm) |
工作环境温度 |
0°C 至 +45°C |
存储环境温度 |
-25°C 至 +60°C |
配置 |
|
JTAG |
是 |
SPI |
是 |
QSPI |
是 |
内存 |
|
DDR3L |
4Gb (256M x 16) |
QSPI 闪存 |
1Gb |
I2C EEPROM |
32Kb |
控制与 I/O |
|
用户按钮 |
5 |
DIP 开关 |
16 |
用户 LED |
8 |
系统控制器 |
是 |
PMBUS |
是 |
扩展连接器 |
|
VITA 57.1 FMC LPC |
1 |
Pmod 插头 |
6 |
通信与网络 |
|
UART 至 USB 桥接器 |
1 |
RJ-45 三速以太网连接器 |
2 |
显示屏 |
|
HDMI 视频输出 |
是 |
MIPI-CSI 摄像头接口 |
是 |
MIPI-CSI 显示器接口 |
是 |
时钟 |
|
I2C 可编程时钟 |
是 |
功耗 |
|
12V 壁式适配器 |
是 |
包含 Spartan™ 7 XC7S100 FPGA。查看套件宣传页
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| Vivado™ Design Suite：System Edition | AMD Vivado Design Suite 是一种以 IP 和系统为中心的设计环境，这一全新构建的环境具有革新意义，旨在加速所有可编程器件的设计效率。 | 单机版许可证，且只能用于 XC7S100 型号的 FPGA 器件，并提供 1 年的更新服务 |
| AMD SDK | 针对 AMD 平台提供全面的嵌入式软件开发及调试工具套件。 | 随附 |
| PetaLinux 工具 | 配置、构建 Linux 操作系统并将其部署至 AMD 平台。 | 随附 |
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| MIPI | MIPI CSI (RX/TX) 和 MIPI DSI (TX) | 单机版许可证，且只能用于 XC7S100 型号的 FPGA 器件，并提供 1 年的更新服务 |
| 以太网 MAC (TEMAC) | 10/100/1000Mb/s 三态以太网 MAC IP | 单机版许可证，且只能用于 XC7S100 型号的 FPGA 器件，并提供 1 年的更新服务 |
| 存储器接口发生器 (MIG) | MIG 是一款用于为 AMD FPGA 生成存储器控制器和接口的免费软件工具。 | 随附 |
| 提供商名称 | 产品类别 | 项目 | 描述 |
|---|---|---|---|
| 开源 | 软件工具 | TeraTerm | 众多终端仿真器之一，用于实现 PC 与评估套件的串行连接。 |
某些 AMD 技术可能需要通过第三方启用或激活。支持的功能可能因操作系统而异。 有关具体功能，请与系统制造商确认。任何技术或产品都无法做到绝对安全。
