AMD Virtex™ 7 FPGA VC7215 特性评估套件

发布者: AMD

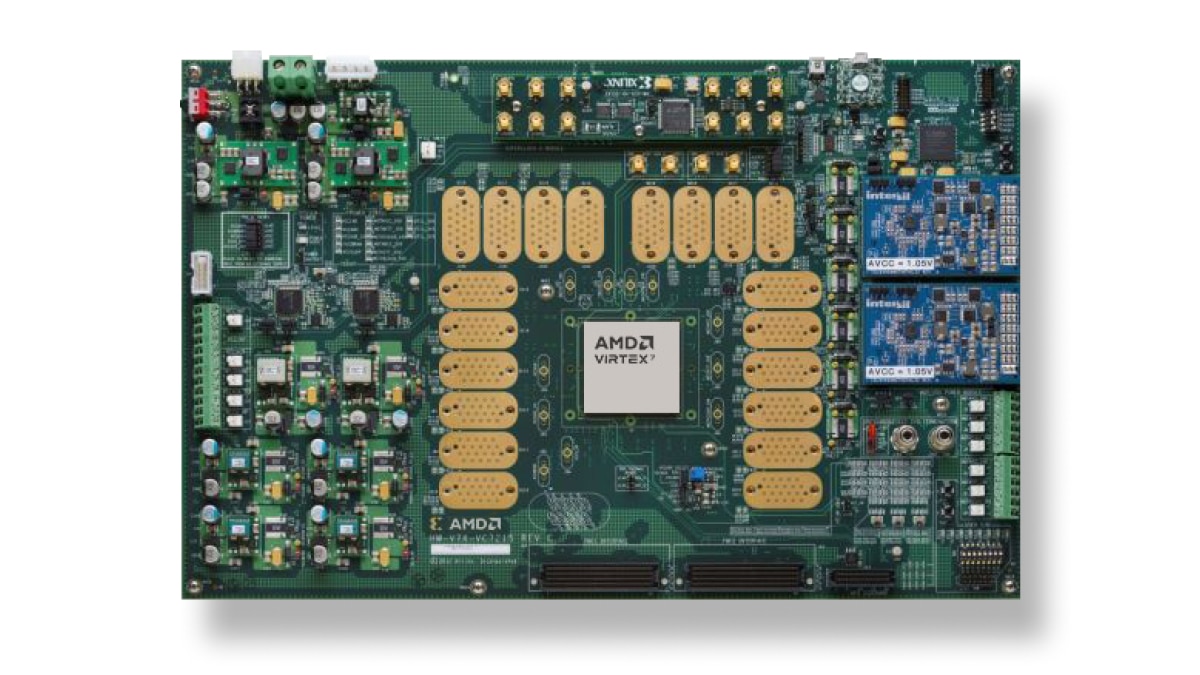

AMD Virtex™ 7 FPGA VC7215 特性评估套件提供用于对板载 Virte x7 V690T FPGA 的 80 GTH (13.1Gbps) 收发器进行特性描述和评估的硬件环境。KC7215 允许通过 Vivado Design Suite 来评估 Integrated Bit Error Ratio Test (IBERT) 演示。每个四通道 GTH 及其相关参考时钟均从 FPGA 路由至用于连接 Samtec BullsEye 连接器的连接器焊盘。用户可以使用带有 BullsEye 连接器和 10 个标准 SMA 的线缆来连接各种评估平台，从背板与光学评估板到高速测试设备，不一而足。每个 BullsEye 连接器都可处理一个完整的四通道 GTH、4 个发送/接收对以及 2 个独立的参考时钟，从而可以极其灵活的方式来测试定制应用。
