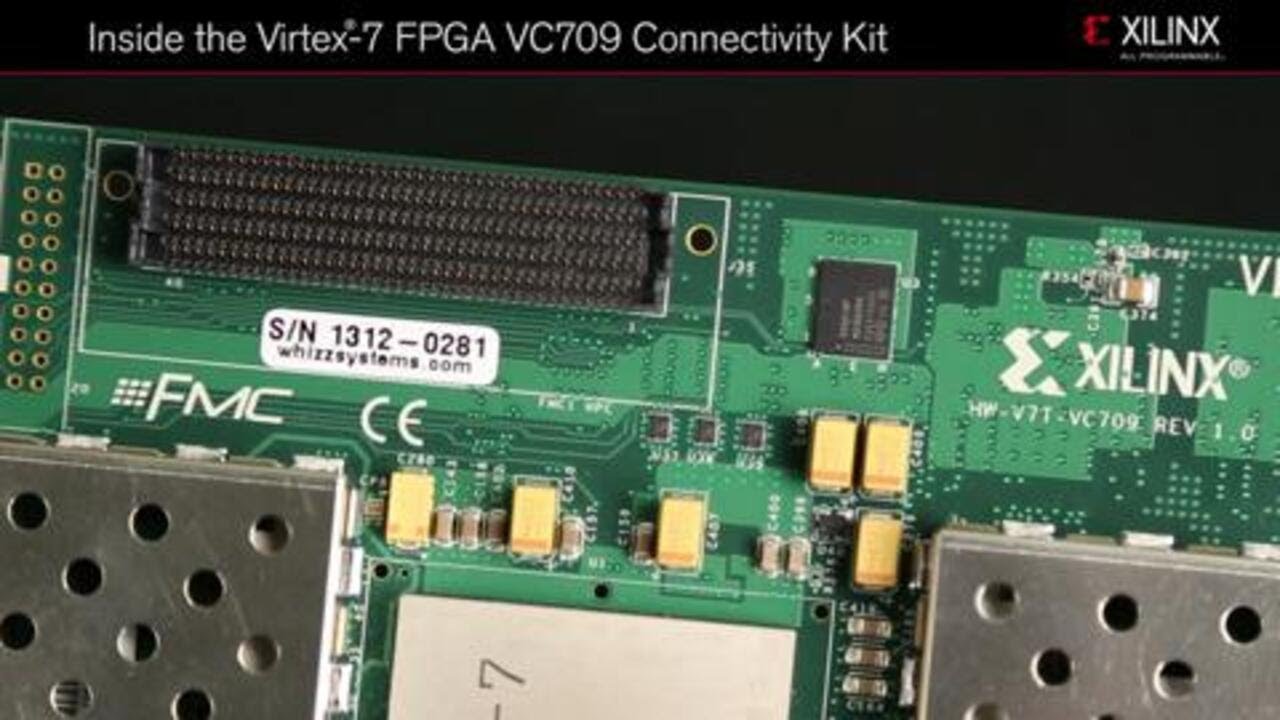

AMD Virtex™ 7 FPGA VC709 连接功能套件是一款速率为 40Gb/s 的平台，面向高带宽和高性能应用，包含所有必要的硬件、工具和 IP，帮助开发者快速完成连接系统的评估和开发。它包括一个含有 PCI Express Gen 3、Northwest Logic 公司推出的 DMA IP 核、10GBase-R、AXI 以及与外部 DDR3 存储器相连的虚拟 FIFO 存储器控制器的 40Gb/s 目标参考设计。为了控制和监控此设计，该套件还包含一个基于具有所有软件驱动程序的 Fedora Live OS 构建的连接功能 GUI。此外，该套件包含此设计使用的 2 根光纤线缆和 4 个收发器模块。
配备符合 RoHS 标准的 VC709 套件，包括 XC7VX690T-2FFG1761C
逻辑单元 |
693,120 |
DSP Slice |
3,600 |
内存 (Kb) |
52,920 |
GTH 13.1Gb/s 收发器 |
80 |
I/O 管脚 |
1000 |
包含 AMD Virtex 7 FPGA VC709 连接功能套件
采用 Virtex 7 XC7VX690T-2FFG1761C FPGA
单机版许可证，且只能用于 Virtex 7 XC7VX690T 型号的 FPGA 器件，并提供 1 年的更新服务
名称 |
描述 |
许可证类型 |

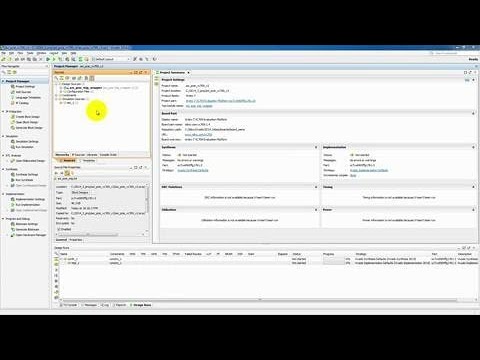

AMD Vivado™ Design Suite 是一种以 IP 和系统为中心的设计环境，这一全新构建的环境具有革新意义，旨在加速 FPGA 和 SoC 的设计效率。 |
单机版许可证，且只能用于 Virtex 7 690T 型号的 FPGA 器件，并提供 1 年的更新服务 |
名称 |
描述 |
许可证类型 |
PCI Express DMA Back-End Core (Northwest Logic) |
Northwest Logic PCI Express DMA Back-End Core |
面向 Northwest Logic DMA 的硬件超时评估许可证通过 AXI DMA 后端接口实现，并仅限于该接口 |
MIG 是一款用于为 AMD FPGA 生成存储器控制器和接口的免费软件工具 |
免费 IP |
|
AXI Interconnect IP 将一个或多个 AXI 存储器映射主器件连接到一个或多个存储器映射从器件。AXI 接口符合 ARM® 的 AMBA® AXI 第 4 版规范，包括 AXI4-Lite 控制寄存器接口子集。 |
免费 IP |
|
AXI Virtual FIFO Controller 是一款重要的互连基础设施 IP，有助于用户将外部内存段按照多个 FIFO 块存取。AXI Virtual Controller 可为外部存储器的 AXI4 DRAM 存储器映射接口提供 AMBA® AXI4-Stream 写入（主）及读取（从）接口。 |
免费 IP |
|
10 Gigabit Ethernet PCS/PMA (10GBASE-R) 是一款免费 AMD LogiCORE，不仅可为 10 千兆以太网 MAC 提供 XGMII 接口，而且还可实现 10.3125Gbps 串行单通道 PHY。该 PHY 可使用 XFI 电气接口规范实现对 XFP 的直接连接，也可使用 SFI 电气接口规范提供 SFP+ 光模块。该光模块可连接至 10GBASE-SR、-LR 或 –ER 光链路。 |
免费 IP |
|
AMD 为每秒 10 千兆位 (Gbps) 以太网媒体访问控制器功能（用于连接 10Gbps 以太网 (10GE) 系统中的物理层器件）提供了可参数化 LogiCORE™ IP 解决方案。 |
评估版 - 仅用于仿真 |
