Tried. Trusted. Long Lasting.
With typical lifespans extending well past 15 years, you can depend on AMD devices for the life of your design—extending AMD 7 Series FPGAs and adaptive SoCs through 2040 and AMD UltraScale+™ FPGAs and adaptive SoCs through 2045.

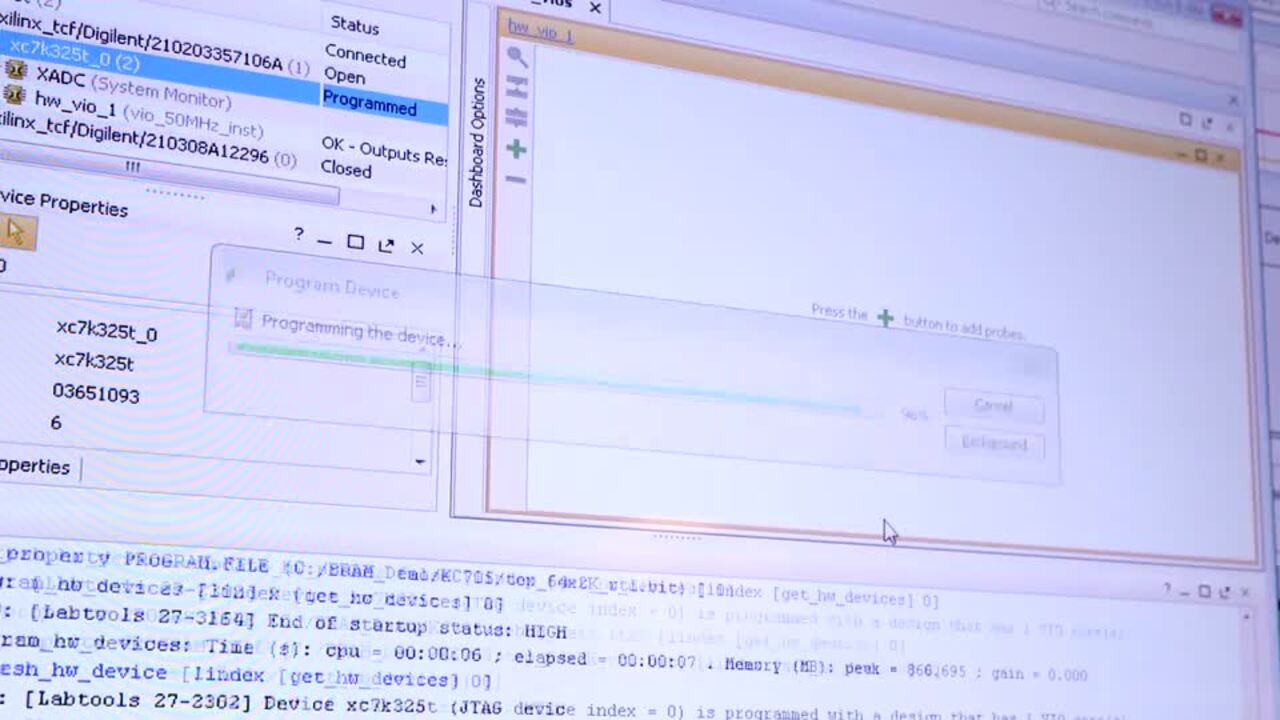

AMD UltraScale+™ 与 7 系列 FPGA：性能功耗比翻倍
视频重点介绍了 AMD 16nm Kintex™ UltraScale+™ 器件双工作电压提供的性能、功耗和灵活性。该演示展示了与 AMD 取得巨大成功的 7 系列相比，性能和功耗方面的提升。
AMD Kintex™ UltraScale+™ 产品优势
AMD Kintex™ UltraScale+™ 器件在 FinFET 节点中实现了价格/性能/功耗的良好平衡，为需要高端功能（包括 33Gb/s 收发器和 100G 连接核）的应用提供了经济高效的解决方案。我们的中端产品系列同时支持数据包处理和 DSP 密集型功能，非常适合无线 MIMO 技术、Nx100G 有线网络、以及数据中心网络和存储加速等应用。
以 FinFET 技术实现成本/性能/功耗的良好平衡
可编程系统集成
- 多达 120 万个系统逻辑单元
- 适用于片上存储器集成的 UltraRAM
- 集成了 100G 以太网 MAC（带 KR4 RS-FEC）、PCIe® Gen4 和 150G Interlaken 核
提升系统性能
- 6.3 TeraMAC 的 DSP 计算性能
- 与 Kintex 7 FPGA 相比，系统级性能功耗比提升 2 倍以上
- 能够驱动 16G 和 28G 背板的收发器
- 中速率等级芯片可支持 2666Mb/s DDR4
降低 BOM 成本
- 最慢速度等级芯片可支持 12.5Gb/s 收发器
- 通过集成 VCXO 和小数分频 PLL 可降低时钟组件成本
降低总功耗
- 与 7 系列 FPGA 相比，功耗最低降低 60%
- 针对性能和功耗调节电压的选项
- 紧密型逻辑单元封装，可减小动态功耗
提高设计生产力
- 与 Vivado™ Design Suite 协同优化，加快设计收敛
- 通过 SmartConnect 技术实现智能 IP 集成
应用
Kintex UltraScale+ FPGA 助您发掘全新可能
PON 接入
无源光纤网络 (PON) 是许多运营商部署的主要宽带接入技术之一。数据包处理和流量管理功能对于处理汇总的最终用户流量和根据 QoS 策略进行配置至关重要。凭借可编程逻辑和硬件加速模块，Kintex UltraScale+ FPGA 非常适合执行第 2 层到第 4 层的数据包处理功能，例如分类、过滤、查找和数据包转发。集成的 100G 以太网 MAC 支持高效的上行链路管理，可节省数千个 LUT，以实现硬件差异化。由于网络运营商一直在寻找性能、成本和功耗之间的平衡，因此 Kintex UltraScale+ FPGA 的 DSP 资源、串行连接、内存和逻辑性能，结合其能效和价格，使其非常适用于大容量 100G PON OLT 线卡等应用。
移动回传
近年来，无线流量呈急剧增长态势。对更高数据容量的需求激增，促使无线接入网络 (RAN) 和移动回传应用的创新。传统微波频段支持 112MHz 信号带宽，这需要多个 FPGA。Kintex UltraScale+ FPGA 是非常适合开发点对点微波调制解调器的平台，在单个器件中具有更高的分组处理能力。与上一代产品相比，更多的逻辑资源可在快速发展的无线市场中实现最终产品差异化和快速功能部署。此外，设计者可利用集成 IP 带来的多达 20% 的功耗降低优势，并轻松实现时序收敛。
数据中心网络加速
网络端口速度的增长超过了传统服务器节点的处理能力，而新的网络功能发展速度太快，固定功能器件无法跟上。Kintex UltraScale+ FPGA 提供了能够解决这些挑战的解决方案，通过高性能数据包处理和数据路径分载、高级 SerDes 技术和 100G 以太网 IP，带来出色的可扩展性和连接性以实现快速数据移动。Kintex UltraScale+ FPGA 在性能和功耗之间实现了出色的平衡，让网络设计人员可以加速各种各样的网络工作负载，同时将总体拥有成本降至最低。无论是实现新兴的专有功能还是加速复杂的算法，Kintex UltraScale+ FPGA 都能通过具有确定性、超低延迟和高功效特点的自适应网络，为数据中心提供极具吸引力的解决方案。
产品表
| XCKU3P | XCKU5P | XCKU9P | XCKU11P | XCKU13P | XCKU15P | XCKU19P | |
|---|---|---|---|---|---|---|---|
| 系统逻辑单元 (K) | 356 | 475 | 600 | 653 | 747 | 1,143 | 1,843 |
| CLB LUT (K) | 163 | 217 | 274 | 299 | 341 | 523 | 842 |
| DSP Slice | 1,368 | 1,824 | 2,520 | 2,928 | 3,528 | 1968 | 1,080 |
| 内存 (Mb) | 26.2 | 34.9 |
32.1 | 43.6 | 57.7 | 70.6 | 141.8 |
| GTH 16.3Gb/s 收发器 | 0 | 0 | 28 | 32 | 28 | 44 | 0 |
| GTY 32.75Gb/s 收发器 | 16 | 16 | 0 | 20 | 0 | 32 | 32 |
| I/O 引脚数 | 304 | 304 |
304 | 512 | 304 | 668 | 540 |
立即体验
利用该套件提供的经过验证的硬件、软件支持、工具、设计示例和文档，快速启动您的设计周期，并实现快速上市。

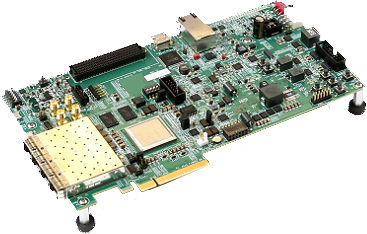

Kintex UltraScale+ KCU116 评估套件
Kintex UltraScale+ FPGA KCU116 评估套件非常适合用于评估 Kintex UltraScale+ 的重要特性（尤其是 28Gbps 收发器性能）。
支持和资源

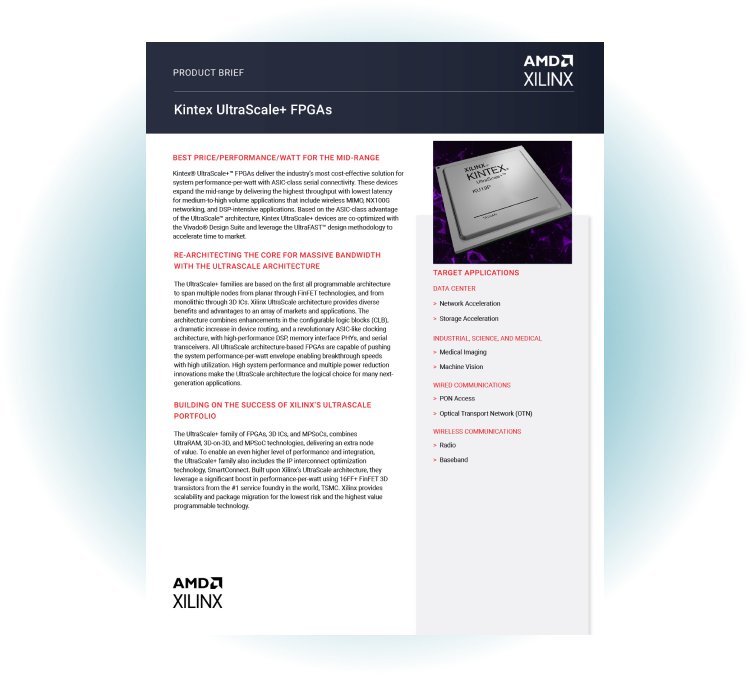

Kintex UltraScale+ 产品简介
基于 UltraScale™ 架构的 ASIC 级优势，Kintex UltraScale+ 器件与 Vivado™ Design Suite 协同优化，并利用 UltraFast™ 设计方法加快上市速度。
