Spartan 6 FPGA 连接功能套件
通过这个综合性的开发和演示平台，基于标准协议（PCIe®、以太网）开展设计，实现低成本协议桥接，并为多个领域的 LVDS 通信提供更高效的替代设计。

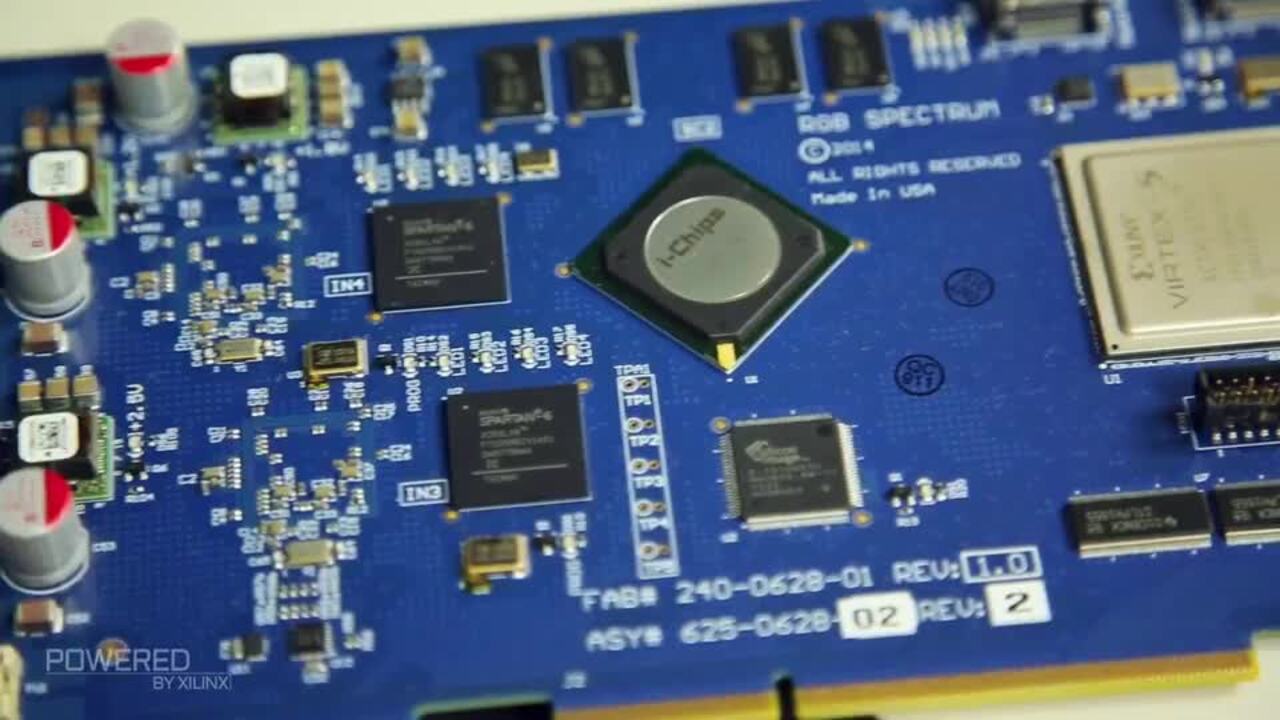

RGB Spectrum
RGB Spectrum 为计算机/视频信号的显示、记录和传输提供创新解决方案。RGB Spectrum 是一家成熟的尖端视频/图形处理器与决策支持系统设计和制造商。
安心设计
AMD 致力于实现超长的产品生命周期。我们很高兴地宣布，对所有 AMD Spartan™ 6 器件的支持将至少延长至 2030 年。更多详情，请阅读此博客。
AMD Spartan™ 6 产品优势
AMD Spartan™ 6 器件提供出色的连接特性，如高逻辑引脚比、小型封装、MicroBlaze™ 软核处理器，以及各类 I/O 协议支持等。非常适合消费类产品、汽车信息娱乐系统及工业自动化领域中的高级桥接应用。更多详情，请查看工业网络和汽车网络应用。
可编程系统集成
- 针对 I/O 连接进行了优化，实现高逻辑引脚比
- 超过 40 个 I/O 标准，助力简化系统设计
- PCI Express® 和集成端点模块
提升系统性能
- 高达 8 个低功耗 3.2Gb/s 串行收发器
- 带有集成内存控制器的 800Mb/s DDR3
降低 BOM 成本
- 针对系统 I/O 扩展进行了成本优化
- MicroBlaze™ 处理器软 IP 可消除对外部处理器或 MCU 组件的依赖
降低总功耗
- 1.2V 内核电压或 1.0V 内核电压选项
- 睡眠节电模式支持零功耗
提高设计生产力
- 通过 ISE™ Design Suite 实现 - 免费的前端到后端解决方案
FPGA 设计解决方案，适用于 Linux 和 Windows - 使用集成向导加快设计收敛
产品表
AMD Spartan 6 LX FPGA
| XC6SLX4 | XC6SLX9 | XC6SLX16 | XC6SLX25 | XC6SLX45 | XC6SLX75 | XC6SLX100 | XC6SLX150 | |
|---|---|---|---|---|---|---|---|---|
| 逻辑单元 | 3,840 | 9,152 | 14,579 | 24,051 | 43,661 | 74,637 | 101,261 | 147,443 |
| 内存 (Kb) | 216 | 576 | 576 | 936 |
2,088 | 3,096 | 4,824 | 4,824 |
| DSP Slice | 8 |
16 | 32 |
38 | 58 |
132 |
180 | 180 |
| 3.2Gb/s 收发器 | - |
- |
- |
- |
- |
- |
- | - |
| 最大 I/O 数量 | 132 |
200 |
232 |
266 |
358 |
408 |
480 | 576 |
AMD Spartan 6 LXT FPGA
| XC6SLX25T | XC6SLX45T | XC6SLX75T | XC6SLX100T | XC6SLX150T | |
|---|---|---|---|---|---|
| 逻辑单元 | 24,051 | 43,661 | 74,637 | 101,261 | 147,443 |
| 内存 (Kb) | 936 | 2,088 | 3,096 | 4,824 | 4,824 |
| DSP Slice | 38 |
58 |
132 |
180 |
180 |
| 3.2Gb/s 收发器 | 2 |
4 |
8 |
8 |
8 |
| 最大 I/O 数量 | 250 |
296 |
348 |
498 |
540 |
迁移相关资源
确定需求优先级，找到适合的器件系列
AMD 提供多种成本优化型 FPGA 和 SoC，您可以从 Spartan 6 FPGA 过渡到这些成本优化型器件。确定新一代解决方案需要满足的高优先级需求，对于找到适合的器件系列至关重要。选择器件系列时，需要考虑 I/O 密度和数据速率、封装大小、DSP 性能以及嵌入式处理器。请按照这个简要流程，开启您的迁移之旅。
工具与器件迁移文档
- 工具迁移文档
- 7 系列器件文档
- UltraScale+ 器件文档
- 答复记录
工具迁移文档
以下用户指南将帮助您了解如何从 ISE 设计工具迁移至 Vivado
7 系列器件文档
面向将 7 系列 FPGA 器件确定为迁移目标的用户，我们提供了一系列应用指南、数据表和用户指南
UltraScale+ 器件文档
面向将 Zynq™ UltraScale+™ MPSoC 器件确定为迁移目标的用户，我们提供了一系列应用指南、数据表和用户指南
社区、技术支持及合作伙伴服务
立即体验
利用该套件提供的经过验证的硬件、软件支持、工具、设计示例和文档，快速启动您的设计周期，并实现快速上市。
支持和资源
Spartan 6 产品简介
提供卓越 I/O 连接功能，平衡成本、功耗与性能
联系销售人员
我们的销售团队将根据您的具体需求帮助您做出明智的技术决策。
