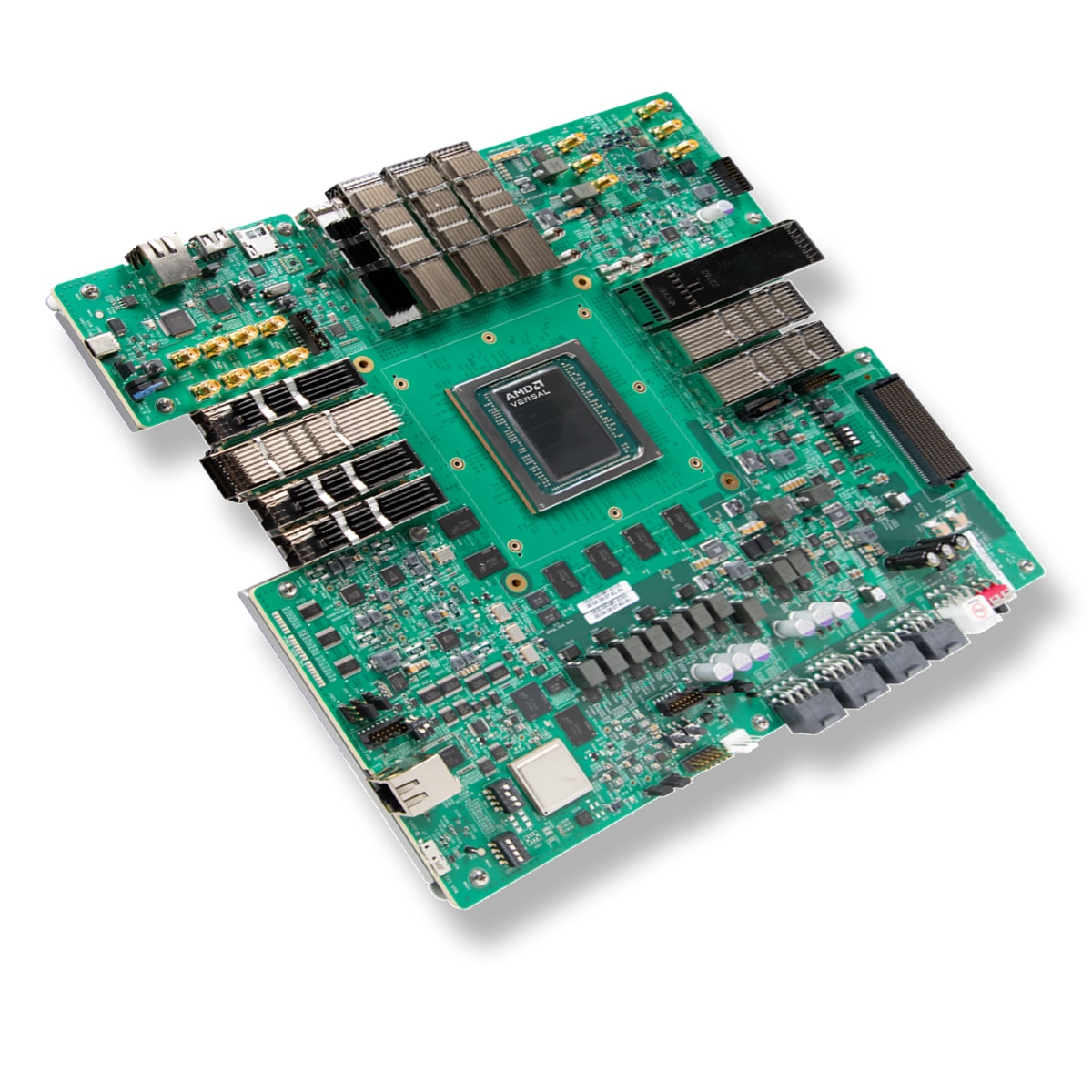

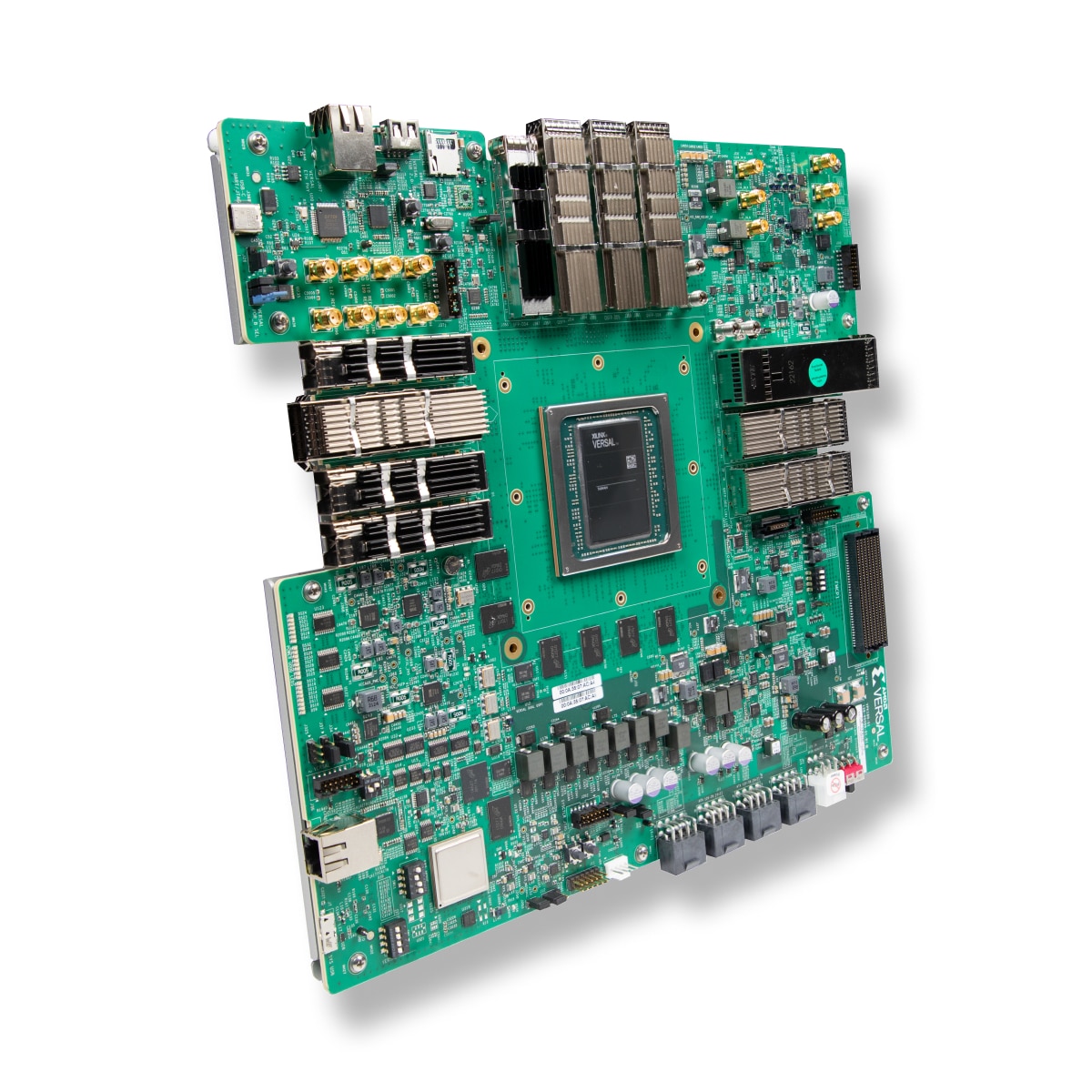

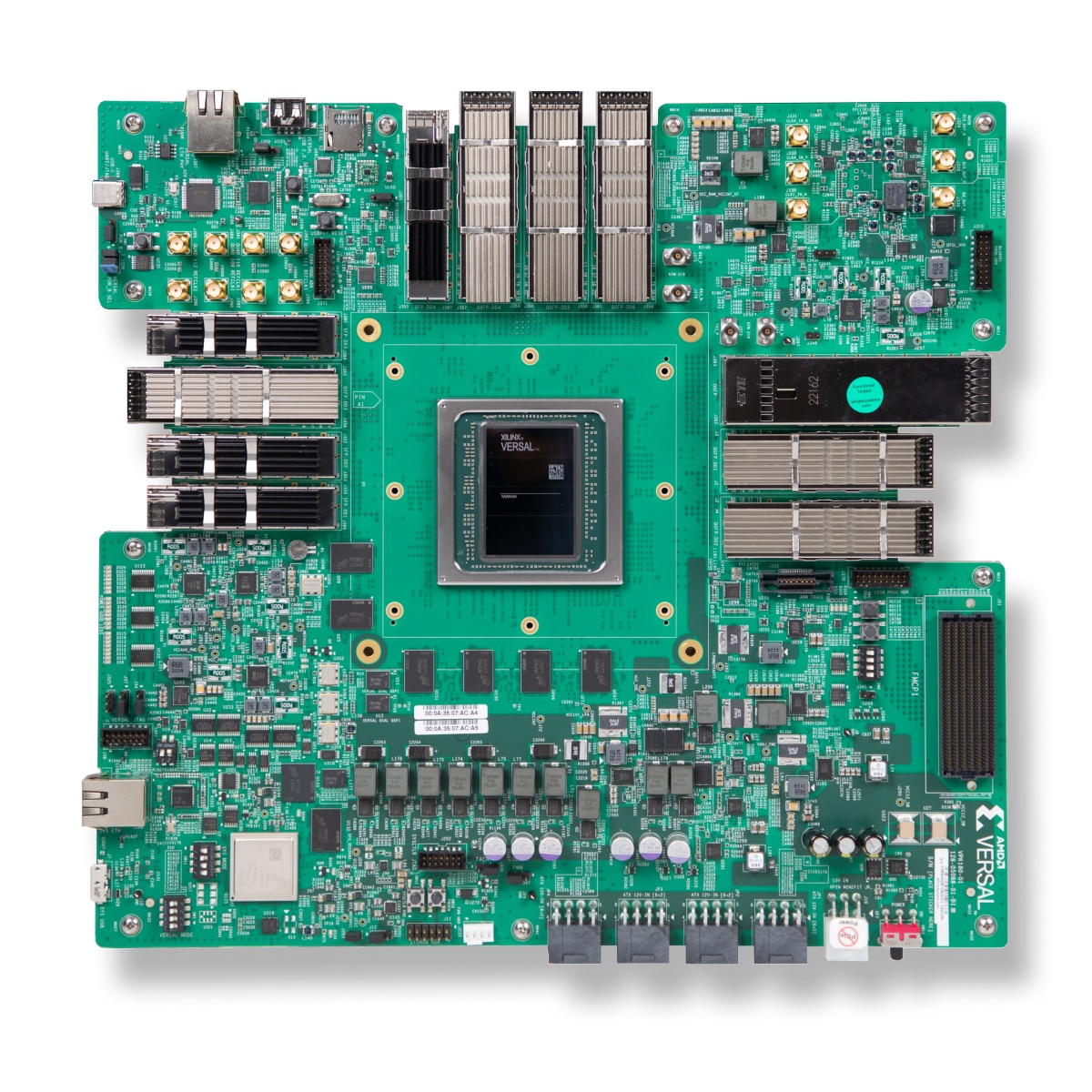

VPK180 评估套件配备 AMD Versal™ Premium VP1802 自适应 SoC，具有超过 700 万个逻辑单元、112G PAM4 收发器以及用于多太位连接的功耗优化硬化内核，可提供出色的性能。VPK180 评估套件配备 Versal Premium 系列 VP1802 自适应 SoC，使用 112G PAM4 收发器和多个业界标准连接器提供超过 4Tb/s 的总带宽。该套件提供各种连接选项、开发工具和示例设计，可为多个市场要求极为苛刻的计算和网络系统的原型设计加速。
配备 Versal Premium XCVP1802-2MSELSVC4072 自适应 SoC
系统逻辑单元 (K) |
7352 |
LUT |
3360896 |
DSP 引擎 |
14352 |
应用处理单元 |
双核 Arm® Cortex®-A72 |
实时处理单元 |
双核 Arm Cortex-R5F |
GTYP 收发器 (32.75Gb/s) |
281.2 |
GTM 收发器 (58G (112G)) |
140 (70)2 |
带 DMA 和 CCIX (CPM5) 的 PCIe |
2 个 Gen5x83 |
PCI Express |
2 个 Gen5x43 |
100G 多速率以太网 MAC |
8 |
600G 以太网 MAC |
7 |
400G 高速加密引擎 |
4 |
1.16 GTYP 收发器专门用于 CPM5，主要针对 PCI Express 的使用情况。
2.并非 VP1802 自适应 SoC 上的所有收发器都在 VPK180 评估套件中可用。
有关详情，请参阅用户指南 (UG1582)。
3.VPK180 评估套件中没有 PCle 接口。
配备 Versal™ Premium XCVP1802-2MSELSVC4072 自适应 SoC
板卡类型 |
值 |
长度 |
11.504 英寸 (29.22016cm) |
高度 |
12.360 英寸 (31.394cm) |
厚度 |
131.5mil ±10% (3.3401mm ±10%) |
工作环境温度 |
0◦C 至 +45◦C |
存储环境温度 |
-25◦C 至 +60◦C |
配置 |
|
通过连接器进行 JTAG 通信 |
是 |
通过 USB 连接器进行 JTAG 通信 |
是 |
QSPI（双） |
是 |
MicroSD |
是 |
内存 |
|
LPDDR4 组件 |
12GB（6x 2GB、32 位）、192 位 (3900Mb/s) |
MicroSD 插槽（Versal 器件） |
是 |
控制 I/O |
|
用户按钮 |
2 |
DIP 开关 |
4 |
用户 LED |
4 |
SYSMON |
是 |
系统控制器 |
是 |
PMBUS |
是 |

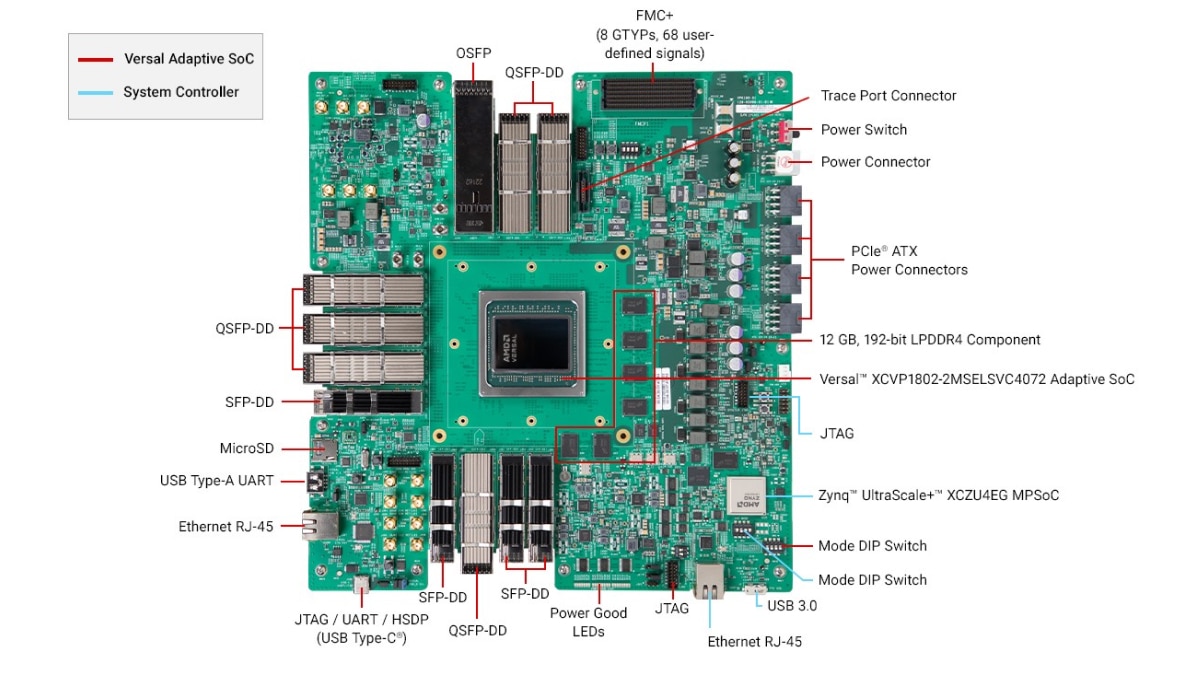

扩展连接器 |
|
VITA 57.4 FMC+ |
8 个 GTYP、68 组用户定义信号 |
通信与网络 |
|
USB JTAG |
1 |
USB 3.0 |
1 |
RJ-45 三速以太网连接器 |
2 |
SFP-DD |
4 |
QSFP-DD |
6 |
OSFP |
1 |
时钟 |
|
可编程 LPDDR4 组件 |
1 |
可编程 1588 eCPRI（SMA 连接器） |
6 |
可编程系统控制器 |
1 |
| 功耗 | |
180W (12V) 电源 |
是 |
上电复位 |
是 |
