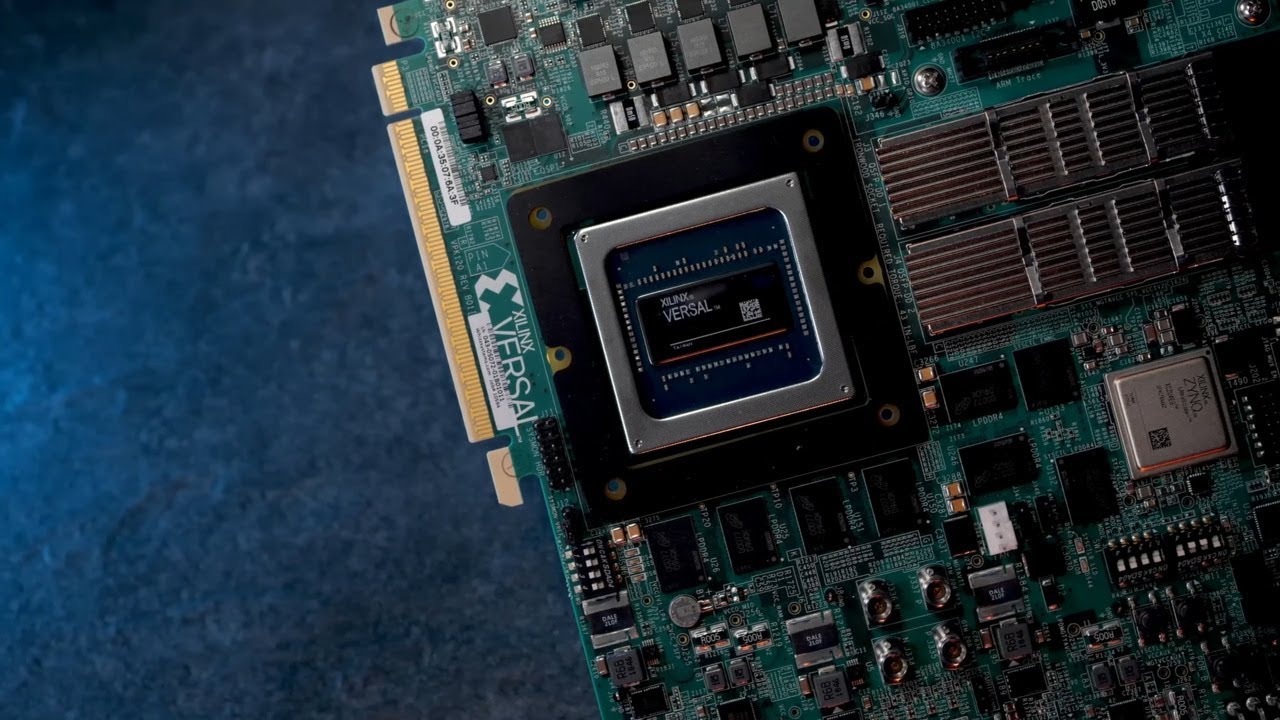

VPK120 评估套件配备 AMD Versal™ Premium 系列 VP1202 自适应 SoC，可提供与多种高速连接选项配对的功耗优化型联网核。该套件适用于需要海量串行带宽、高安全性和高计算密度的网络和云计算应用。该套件配备了 Versal Premium VP1202 自适应 SoC，集成了 100+ Gb/s PAM4 收发器、支持 DMA 和 CCIX 的 PCIe® Gen5、100G 多速率以太网核心、600G 以太网核心、400G 高速加密引擎等。
VPK120 评估套件适用于需要海量串行带宽、高安全性和高计算密度的网络和云计算应用，例如：
配备 Versal™ Premium XCVP1202-2MSEVSVA2785 自适应 SoC
系统逻辑单元 (K) |
1969 |
LUT |
900224 |
DSP 引擎 |
3984 |
应用处理单元 |
双核 Arm® Cortex®-A72 |
实时处理单元 |
双核 Arm Cortex-R5F |
GTYP 收发器 (32.75 Gb/s) |
281 |
GTM 收发器 (58G (100+G)) |
20 (10) |
支持 DMA 和 CCIX (CPM5) 的 PCIe® |
2 x Gen5x8 |
PCI Express® |
2 x Gen5x4 |
100G 多速率以太网 MAC |
2 |
600G 以太网 MAC |
1 |
400G 高速加密引擎 |
1 |
XPIO DDR + PL |
570 |
1.16 GTYP 收发器专门用于 CPM5，主要针对 PCI Express 的使用情况。
配备 Versal™ Premium XCVP1202-2MSEVSVA2785 自适应 SoC
板卡类型 |
值 |
长度 |
9.50 英寸 (24.13cm)（¾ PCIe 长度） |
高度 |
7.478 英寸 (18.994cm) |
厚度 |
64.24mil ±08% (1.632mm ±10%) |
PCIe® |
PCIe 端点 16 信道边缘连接器 |
工作环境温度 |
0◦C 至 +45◦C |
存储环境温度 |
-25◦C 至 +60◦C |
配置 |
|
JTAG |
是 |
QSPI |
是 |
MicroSD |
是 |
内存 |
|
LPDDR4 组件 |
6 x 2GB @ 3900Mb/s |
MicroSD 插槽（Versal 器件） |
16GB |
控制 I/O |
|
用户按钮 |
7 |
DIP 开关 |
4 |
用户 LED |
4 |
SYSMON |
是 |
系统控制器 |
是 |
PMBUS |
是 |
扩展连接器 |
|
VITA 57.4 FMC+ |
一个 (8 GTY) |
PCIe Gen5x8* |
一个边缘连接器 |
通信与网络 |
|
USB JTAG |
1 |
USB 3.0 |
1 |
RJ-45 三速以太网连接器 |
2 |
QSFP-DD |
2 |
时钟 |
|
可编程 LPDDR4 组件 |
1 |
PCIe 参考时钟 |
1 |
可编程 1588 eCPRI（SMA 连接器） |
6 |
可编程系统控制器 |
1 |
功耗 |
|
180W (12V) 电源 |
是 |
上电复位 |
是 |
* VPK120 评估套件有一个物理 x16 边缘连接器，并支持两种类型的协议，具体取决于是否使用过驱动。
在使用过驱动的情况下，VPK120 支持：Gen1/2/3/4x16 或 Gen5x8。
在不使用过驱动的情况下，VPK120 支持：Gen1/2/3x16 或 Gen4x8。
如果不使用过驱动，则不支持 Gen5。
配备 Versal™ Premium XCVP1202-2MSEVSVA2785 自适应 SoC。查看套件宣传页
