机器视觉

概述

AMD 自适应 SoC（系统级芯片）、FPGA 及 x86 嵌入式处理器助力打造紧凑型、高性能工业摄像头、帧抓取器、嵌入式 AI 摄像头、3D 视觉系统以及视觉引导 AI 机器人，为客户带来所需的嵌入式视觉智能，凭借卓越的 IP、软件和/或传感器技术打造差异化的工业成像产品。

可扩展的产品组合

阵容齐全的产品组合，可满足不同的 I/O、GT、逻辑资源配比及 AI 功能需求。

任意互联

支持各类主流传感器及输出接口。硬核 MIPI 接口。

卓越的数据吞吐量

32.5Gb/s 收发器，具备卓越的性能功耗比。

紧凑尺寸

提供小至 9mm² 的封装尺寸，并支持 InFO 封装技术。

单芯片 AI 集成

助力打造小尺寸、低功耗、低延迟的自动化和嵌入式 AI 摄像头。

应用

工厂自动化摄像头
AI 摄像头
帧抓取器

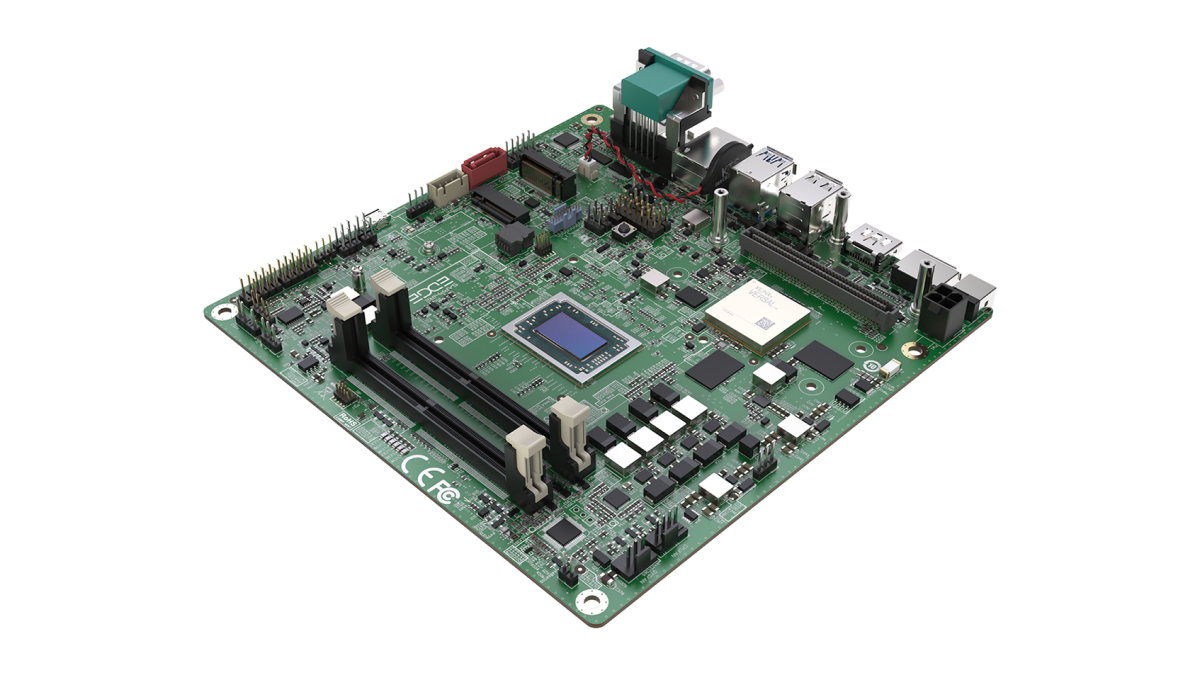

视觉处理 x86 主机

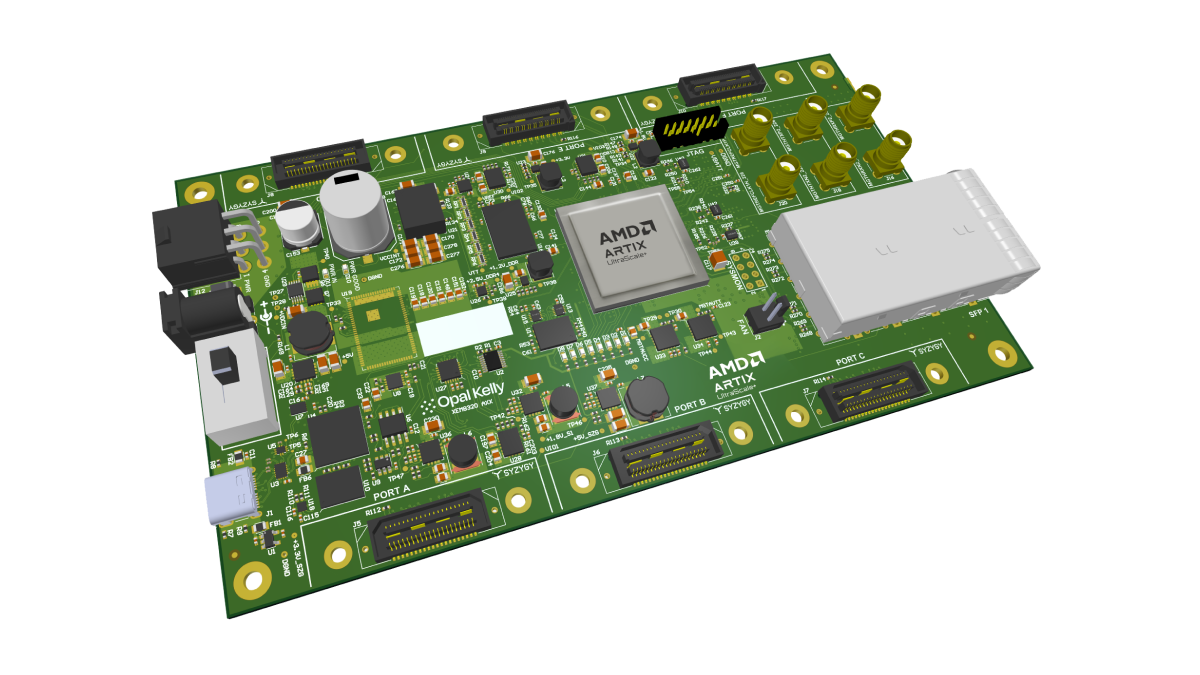

采用 AMD Spartan™ UltraScale+™、Artix™ UltraScale+ 和第二代 Kintex™ UltraScale+ FPGA 的工厂自动化摄像头

AMD FPGA 可助力实现可扩展的摄像头架构：基于 Spartan UltraScale+ FPGA，可实现成本优化型传感器和摄像头接口设计；基于 Artix UltraScale+ FPGA，可打造紧凑型、高计算密度摄像头；基于第二代 Kintex UltraScale+ FPGA，可实现超高带宽和多码流摄像头设计。

如何选用合适的器件

Spartan UltraScale+ FPGA — 非常适合成本和功耗敏感型工业摄像头，这类摄像头需要高 GPIO 密度、硬核存储器控制器以及原生 MIPI 支持
Artix UltraScale+ FPGA — 非常适合紧凑型高性能摄像头，这类摄像头需要更高的 DSP 计算密度
第二代 Kintex UltraScale+ FPGA — 非常适合新一代超高带宽摄像头（100G 及以上）和多码流架构，这类摄像头需要高达 32Gb/s 的收发器、100GbE 级连接能力、CXP-25、高带宽 LPDDR 内存以及大量图像处理资源

主要优势

可灵活适配不同的性能和成本需求 — 依托统一的 AMD FPGA 生态系统，满足从主流摄像头到高性能 100Gb/s 级视觉系统的多样化需求
支持广泛的传感器和摄像头接口 — 支持 MIPI、SLVS-EC/LVDS 类传感器接口、GigE Vision、CoaXPress、Camera Link 以及其它可编程接口（具体取决于器件系列）
支持高速串行 I/O — Artix UltraScale+ 或 Spartan UltraScale+ FPGA 最高支持 16.3Gb/s 级收发器；第二代 Kintex UltraScale+ FPGA 最高支持 32Gb/s 收发器
提供适用于高级摄像头的高带宽缓冲 — 第二代 Kintex UltraScale+ FPGA 引入了硬核 LPDDR4X/5/5X 控制器

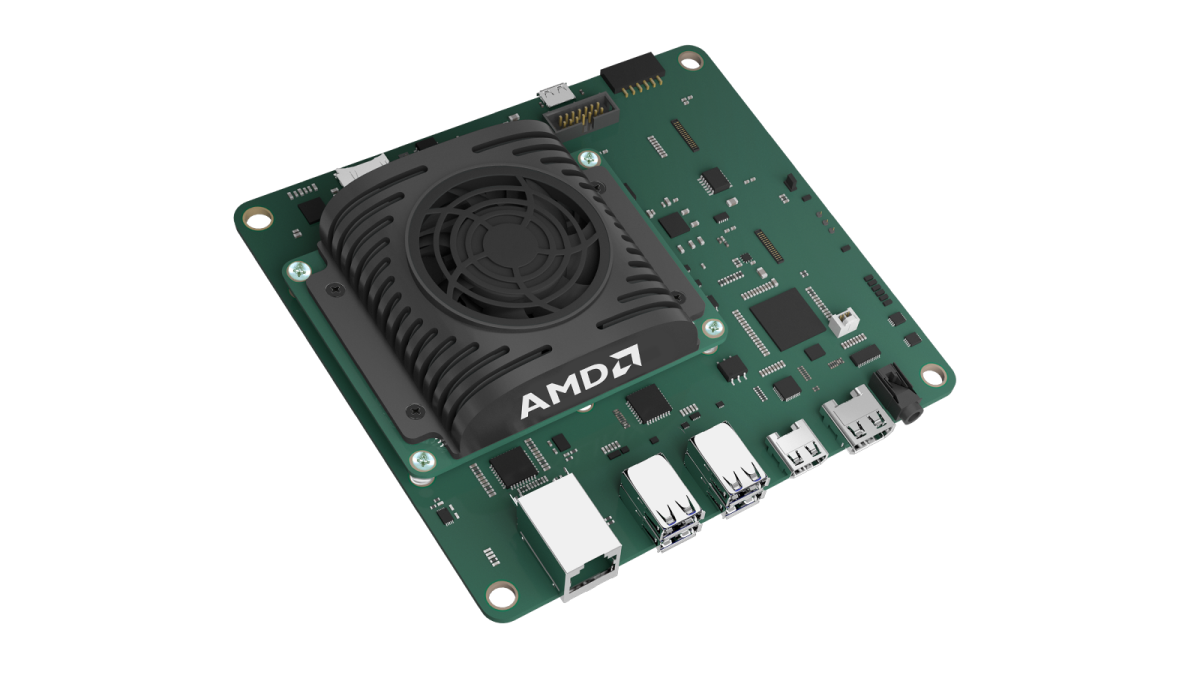

采用 AMD Zynq™ UltraScale+™ MPSoC 和第二代 Versal™ AI Edge 系列自适应 SoC 的 AI 摄像头

AMD 器件可为 AI 摄像头提供可扩展的异构计算架构：基于 Zynq UltraScale+ MPSoC，可实现集成式传感器处理和边缘智能；基于第二代 Versal AI Edge 系列自适应 SoC，可实现更高性能的传感器到 AI 加速。

如何选用合适的器件

Zynq UltraScale+ MPSoC — 非常适合紧凑型入门级 AI 摄像头
第二代 Versal AI Edge 系列自适应 SoC — 非常适合需要更高 AI 性能的新一代 AI 摄像头
根据 AI 工作负载灵活扩展 — Zynq UltraScale+ MPSoC 适用于主流嵌入式视觉和 AI 工作负载；对于更加复杂的高级模型，则可迁移至第二代 Versal AI Edge 系列自适应 SoC

主要优势

灵活的传感器连接 — 可编程 I/O 支持 MIPI、SLVS-EC 和 LVDS 等新型接口
端到端传感器到 AI 处理 — 在一个紧凑架构中集成可编程逻辑、CPU、AI 加速、存储器接口以及图像/视频处理能力
可灵活扩展的 AI 性能 — 覆盖从基于 Zynq UltraScale+ MPSoC 的主流 AI 摄像头，到基于第二代 Versal AI Edge 系列自适应 SoC 的高性能 AI 视觉系统

采用 AMD Spartan™ UltraScale+™ 和第二代 Kintex™ UltraScale+ FPGA 的帧抓取器和采集卡

AMD FPGA 可助力实现可扩展的帧抓取器架构：基于 Spartan UltraScale+ FPGA，可实现成本优化型入门级/中级带宽采集卡；基于第二代 Kintex UltraScale+ FPGA，可实现高带宽、多摄像头设计。

如何选用合适的器件

Spartan UltraScale+ FPGA — 非常适合成本敏感型入门级到中级带宽帧抓取器
第二代 Kintex UltraScale+ FPGA — 非常适合新一代高速多摄像头帧抓取器，这类抓取器对收发器、PCIe®、内存性能有更高要求

主要优势

迁移路径 — 部分 900 管脚器件支持以封装兼容方式从 Spartan UltraScale+ 迁移到第二代 Kintex UltraScale+ FPGA，有助于轻松扩展性能，而无需大幅调整主板设计
高速主机连接 — 包括第二代 Kintex UltraScale+ FPGA 上的 PCIe Gen4 x8 接口
高带宽缓冲 — 第二代 Kintex UltraScale+ FPGA 中内置集成式高速 LPDDR 内存控制器功能
可扩展的产品组合和迁移路径 — 支持从成本优化型帧抓取器设计迁移到更高性能的帧抓取器设计
